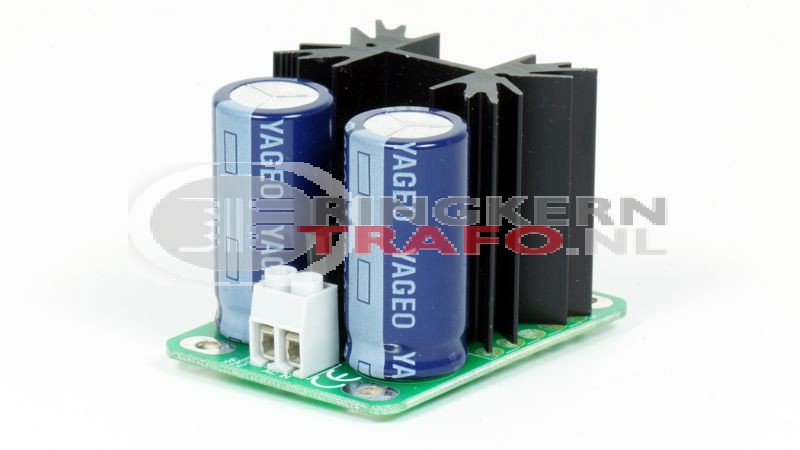

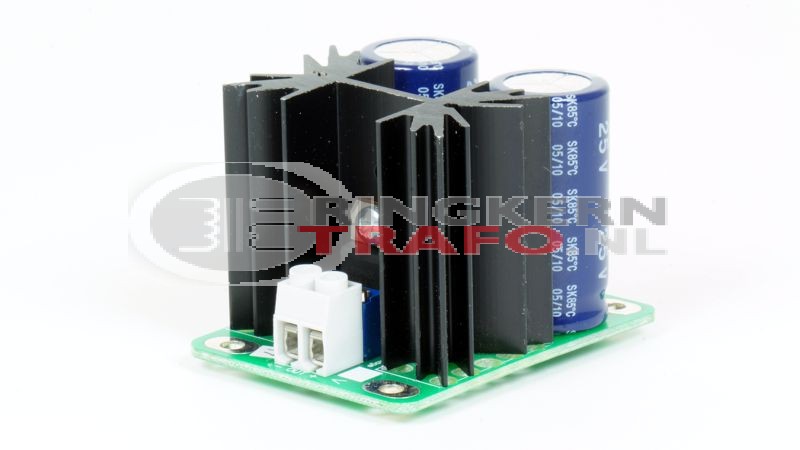

Heater Voeding 2,5V tot 13V

Tentlabs heater supply

artikelnummer: TLHEAT

op voorraad

€ 39.00 (inc BTW)
Aantal:

De Tentlabs Heater Voeding is ontwikkeld voor het voeden van gloeidraden van indirect verhitte buizen, maar kan ook gebruikt worden voor andere toepassingen om het brom en ruis niveau zo laag mogelijk te houden.

De module is compact en heeft een zeer lage spanningsval. De module maakt uit een aangeboden wisselspanning (AC), een gelijkspanning (DC) van 2,5V tot 13V.

Deze module is in staat om een stabiele 6.3V - 1A DC spanning te maken van een aangeboden 6.3V (AC) wisselspanning !

Technologie

De Tentlabs Heater Voeding is ontwikkeld voor het voeden van gloeidraden van indirect verhitte buizen. Met name Phono- en Lijntrappen kunnen snel brom introduceren. Het lage brom en ruisniveau van de Tentlabs Heater Voeding houdt deze niveaus minimaal.

De Heater Voeding maakt gebruik van "Shottky Barrier Dioden" voor de gelijkrichting. Deze dioden vertonen minimale schakeleffecten , bovendien is de spanningsval klein. 2 bufferelco's zorgen voor de afvlakking van de gelijkgerichte spanning. Vervolgens wordt via een discreet opgebouwde low-drop spanningsregelaar een vermogens-transistor aan de uitgang aangestuurd.

Met een 10-slagen potentiometer kan de uitgangsspanning zeer nauwkeurig worden afgeregeld.

Meerdere buizen kunnen parallel aangesloten worden , mits de gloeidraden op gelijk spanningspotentiaal staan. Wanneer er potentiaalverschil bestaat tussen de gloeidraden, dienen de buizen elk te worden voorzien van een eigen Heater Voeding via een eigen wikkeling op de transformator.
