Echoke, electronisch smoorspoel 450V 400mA

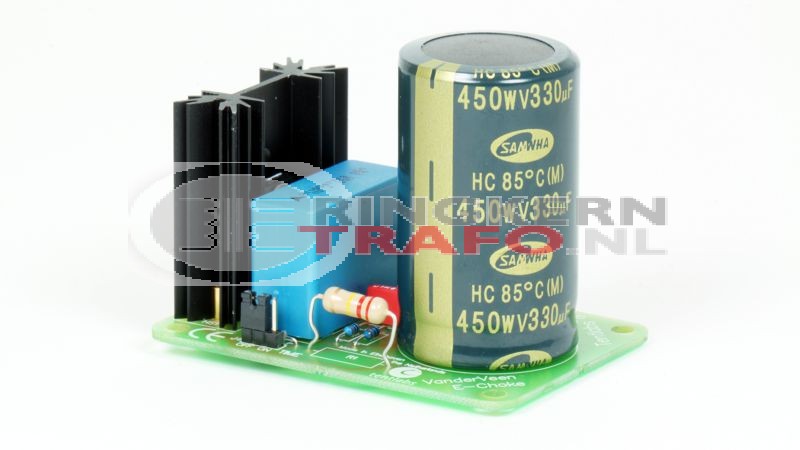

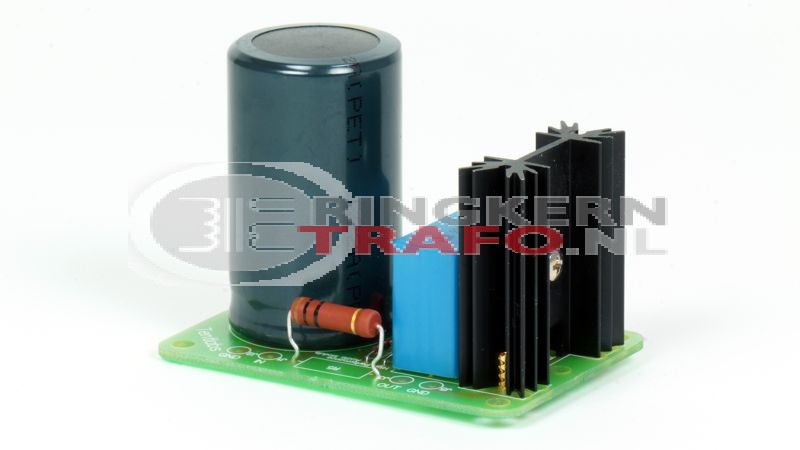

Tentlabs E-Choke 100mA - 1

artikelnummer: TLECHOKE

op voorraad

€ 69.00 (inc BTW)
Aantal:

De echoke is een volledig gebouwde en geteste module. De echoke kan traditionele smoorspoelen vervangen. Traditionele smoorspoelen werken over het algemeen erg goed, maar hebben de nadelen:

  • groot gewicht
  • grote afmetingen
  • magnetisch strooiveld wat brom kan veroorzaken in de schakeling.

De E-choke lost deze problemen op en geeft een voedings rimpel onderdrukking tot 70dB bij stromen tot 400mADC. Daarnaast wordt ook intermodulatie vervorming verregaand onderdrukt.

UL40S2, triode, geen E-choke      UL40S2, triode, met E-choke





Specificaties

  • Imax out 400mAdc
  • Vmax in 450Vdc (can be adapted to 600Vdc max when changing input capacitor to suitable working voltage)
  • ripple 15Vtt (maximum input ripple)
  • C-in 330uF/450V (included on module): C-in may be reduced linearly when current consumption is lower than 400mA.
    C-in must be reduced when valve rectification is applied.
    C-out 330uF/450V (externally required, recommended value)



  • Voltage drop <17Vdc (in-out at 500mAdc load)
  • Dissipation <5W
  • Heatsink integrated, connected to gnd
  • Rejection:
    >40dB, time modus off (mostly used with class AB amplifiers)
    >60dB, time modus on (recommended for class A amplifiers)
  • short circuit NOT protected, always include fuse at module output

Downloads:

Nederlands-talig achtergrond artikel van Menno van der Veen:
NL_Tentlabs / VDV E-choke design (PDF)

Engels-talig achtergrond artikel van Menno van der Veen:
UK_Tentlabs / VDV E-choke design (PDF)
